SISTEMI MONO-FEED e DUAL-FEED
Nelle pagine precedenti abbiamo spiegato come puntare l'antenna su un satellite. Abbiamo visto che da Roma volendo puntare verso Hotbird basta dirigere l'antenna verso SUD. Ovviamente per le città a EST di Roma dovremo ruotarla di qualche grado in più verso OVEST, e all'inverso per le città ad OVEST. Per esempio in Sardegna l'Azimuth non sarà 180° ma 179° circa... |
PROBLEMA:
Se vogliamo spostare l'antenna da Hotbird 13°E ad Astra 19,2° .... da che
parte.. e di quanto dobbiamo ruotarla? Se state facendo la sottrazione siete fuori strada... Un errore comune infatti è pensare che basta calcolare: 19,2°-13°=6,2° quindi ruotare verso EST di 6,2° Come si può osservare nell'immagine a lato, il discorso sarebbe valido se l'antenna si trovasse al centro della terra. Noi invece siamo a 6451 km dal centro per cui c'è la rotazione è differente. Infatti, se con Progfinder andiamo a verificare, sempre per Roma, le differenze di Azimuth tra Hotbird 13 e Astra 19,2 il calcolo sarà: 180°-171°=9° quindi ruotare verso EST di 9° N.B: Il valore ELEVATION è identico per cui basta solo ruotare la parabola senza variare l'inclinazione |
Invece di
ruotare la parabola manualmente, e quindi perdere tempo ogni volta che si
desidera cambiare satellite, si può scegliere di acquistare un sistema
motorizzato (se ne trovano anche intorno ai 100€). Il motore, una volta tarato
per bene, provvederà da solo a spostare l'antenna entro un determinato angolo di
azione.
L'alternativa più frequente, quando non si vuole spendere troppi soldi per un
motore e ci si accontenta di ricevere solo 2 o massimo 3 satelliti, e quella dei

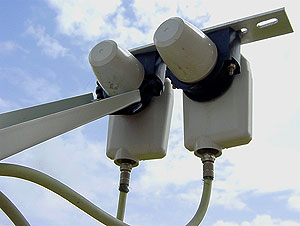

sistemi DUAL-FEED. In pratica si usa un solo disco che "serve" contemporaneamnte
due LNB (in gergo chiamati anche fuochi o illuminatori). Alcune staffe sono già
prestampate con le indicazioni e con i fori delle viti obbligati. Altre (come
quella in foto) permettono di regolare e traslare il secondo LNB a
piacimento.
Doppio LNB.. doppi problemi? assolutamente no! Diciamo che la procedura iniziale
è la stessa usata per il sistema a LNB singolo. Una volta centrato il satellite,
si fissa l'antenna e si aggiunge la staffa con il secondo LNB. Ovviamente solo
la posizione di quest'ultimo varierà e non tutta l'antenna altrimenti perderemo
di nuovo il segnale del primo LNB.
Una delle domande frequenti sul FORUM è: "Ma Astra si trova a destra o sinistra
di Hotbird?.. e invece Eutelsat W3?"

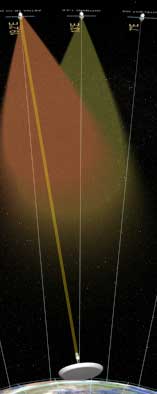

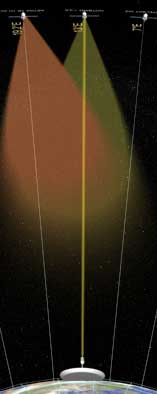

E' chiaro che una volta memorizzate bene queste immagini ogni dubbio dovrebbe
essere sciolto. L'unico problema che rimane è come montare il DUAL-FEED.
Analizziamo quindi i vari scenari che si possono configurare, e in particolare
prendiamo in esame la coppia di satelliti più nota in Italia:
Hotbird 1-5 (13°E)
e Astra 1B-1H,2C (19,2°E)

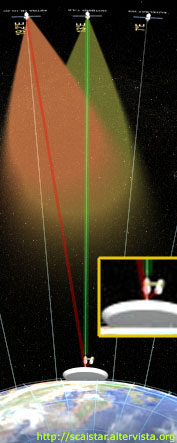

CASO 1: HOTBIRD centrato e ASTRA a sinistra Guardando verso il cielo, da dietro alla parabola, vediamo Hotbird esattamente di fronte a noi. Il satellite Astra lo vediamo (con un telescopio :-) a sinistra di Hotbird. Siccome l'antenna però funziona per riflesso il 2° LNB va montato a destra. L'ingrandimento nel riquadro mostra appunto il raggio rosso di Astra che riflette sul disco e arriva nel 2° LNB |

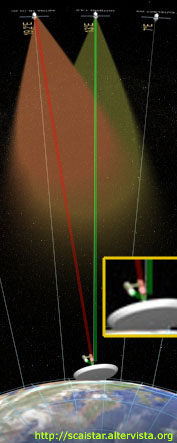

CASO 2: ASTRA centrato e HOTBIRD a sinistra Guardando verso il cielo, da dietro alla parabola, vediamo Astra esattamente di fronte a noi. Il satellite Hotbird lo vediamo a destra di Astra. L'ingrandimento nel riquadro mostra appunto il raggio verde di Hotbird che riflette sul disco e arriva nel 2° LNB |

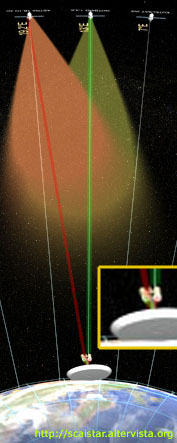

CASO 3: HOTBIRD a sinistra e ASTRA a destra entrambi decentrati Guardando verso il cielo, la nostra parabola è diretta esattamente a metà tra i 2 satelliti. L'ingrandimento nel riquadro mostra i 2 raggi (rosso di Astra e verde di Hotbird) che riflettono sul disco, entrambi inclinati, e arrivano nei relativi LNB. In genere questo è un caso "forzato" proprio in relazione alla forma della staffa. Prima dell'acquisto, quindi, valutate anche questi parametri. |
Probabilmente vi state chiedendo: "Ma alla
fine... quali dei 3 casi è il migliore?"
Vi rispondo con un diplomatico "...dipende...".
La regola generale è quella di "favorire il più debole" nel senso che, come è
facile intuire, nei casi 1
e 2
il secondo LNB è penalizzato rispetto al primo perchè è in posizione inclinata
nei confronti del disco e quindi avrà una ricezione più debole.
Una volta decisi i 2 satelliti da ricevere è auspicabile dare priorità al più
debole, e quindi mettere al centro quello con la % di segnale minore. In seguito
montare lateralmente l'altro LNB la cui perdita, dovuta all'inclinazione, sarà
compensata da un segnale migliore.
