Trasformiamo il PC in un decoder!

Ora che tutto funziona correttamente rimane un piccolo problema: la vostra scrivania, già colma di cianfrusaglie prima, ora è ricoperta anche da fili, schede, cavi, ed in più un altro trasformatore attaccato alla multipresa. Per non parlare dell'incubo della colf (o di vostra madre) che pulirà con lo spolverino lo smartmouse e la scheda... con tutti i danni che ne potrebbero derivare.
Anche a questo problema c'è una soluzione.
Con un pò di buona volontà si può nascondere il tutto all'interno del vostro PC.
Nella foto seguente, ad esempio, abbiamo usato un vecchio lettore CD (ovviamente guasto!) come involucro per l'interfaccia Phoenix
ATTENZIONE!!!: Non ci assumiamo nessuna responsabilità per danni alla scheda, allo smartmouse, al PC. Operazioni semplici potrebbero diventare pericolose per i non esperti.

Praticamente, a scheda disinserita, solo un occhio attento noterebbe la differenza! :-)
Come abbiamo fatto? Gli esperti di "modding" avranno già capito tutto, ma noi vogliamo svelare il trucco anche ai neofiti!

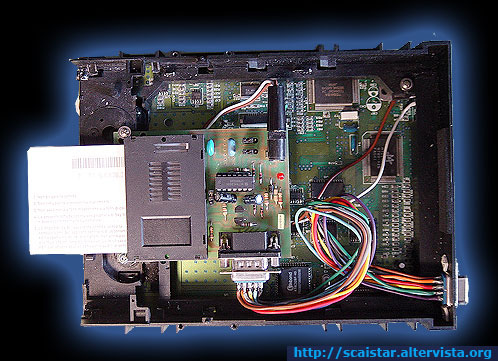

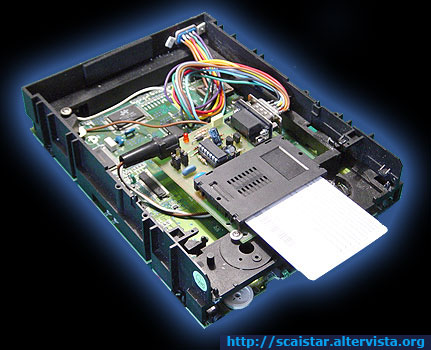

Dopo aver smontato il lettore CD e "spennato" di tutto il meccanismo, il motore centrale e il cassetto di estrazione, abbiamo fissato lo smartmouse al telaio di plastica con delle viti, prestando attenzione al fatto che la scheda, una volta inserita, deve uscire di alcuni cm all'esterno del lettore.

L'alimentazione dell'interfaccia è stata collegata all'alimentazione del lettore CD.
IMPORTANTE: Come accennato prima lo smartmouse funziona a 9V. Il lettore CD invece ha una tensione di 12V.
(N.B: Se avete acquistato lo smartmouse dal nostro SHOP probabilmente avrete la versione a 12V che non necessita della seguente modifica di tensione)

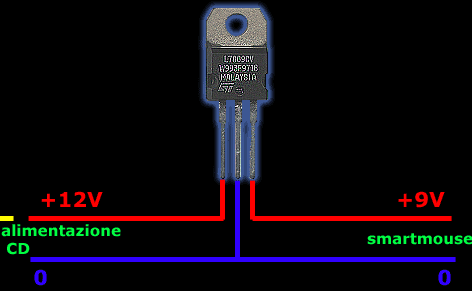

Per ovviare basta inserire un piccolo transistor che riduca la tensione da 12V a 9V.

Senza questo accorgimento rischiate di rovinare lo smartmouse

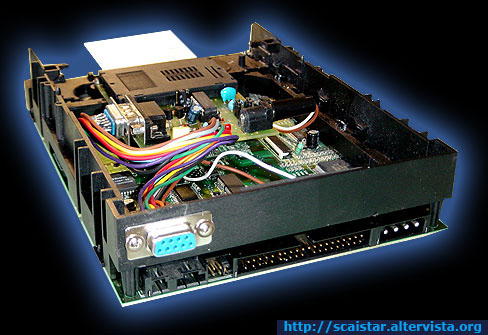

In seguito abbiamo portato l'attacco seriale a 9 pin all'esterno del lettore tramite una semplice prolunga e poi avvitato quest'ultima al telaio di plastica. Ora possiamo collegare quest'uscita:
- alla seconda porta seriale COM2 (interna), nel caso la vostra scheda madre ne sia munita
- oppure portare il cavo all'esterno, attraverso una delle piastrine dei vari slot, e collegarlo alla COM1

NB: I vari attacchi del lettore CD-Rom (audio dig. e analogico, jumper e attacco IDE) sono inutili a parte quello dell'alimentazione (4 pin a destra)
Questo è il risultato finale!

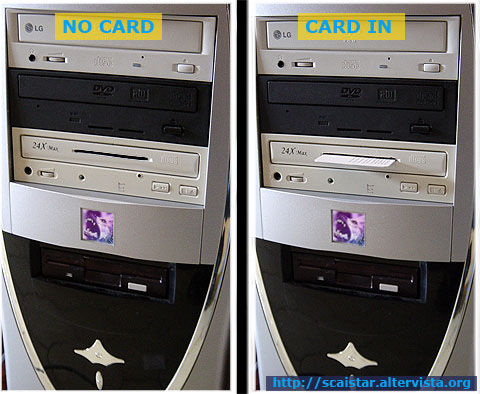

Ora basta solo fare una fessura al centro della mascherina frontale di plastica (per l'inserimento della scheda) e il gioco è fatto.

Una volta rimesso il coperchio metallico al lettore CD il meccanismo è praticamente nascosto, fatta eccezione per la fessura frontale.

Questo piccolo inconveniente potrebbe risolversi usando non un lettore CD con cassetto e frontalino in blocco ma, se riuscite a trovarlo, un lettore che abbia il frontalino a molla ribaltabile e solo il piatto interno estraibile.
Così facendo basterà ribaltare il "coperchio" e inserire la scheda. A scheda estratta e PC montato, il decoder sarà praticamente invisibile!

come sempre .. BUONA VISIONE! :-)
